(ツール)ネットワーク遅延グラフツールSmokePingを入れてみた

まだある!便利ツール - プロが愛用するネット管理のフリー・ツール:ITproを見てて、SmokePing というツールがあることを知りました。

Pingを飛ばしてRTT(遅延時間)をグラフ化するツールだそうです。

グラフ化するので遅延が一目でわかるのが利点のようですね。しきい値を超えるとメール通知する仕組みもあるようです。

こりゃ便利と思い、すぐに導入できると思ったのですが、案外手間取りました。

インストール対象はRedHatのクローンである CentOS5.6 です。

SmokePingはPerlアプリケーションなので、PerlApacheが入っている必要があります。

インストール

SmokePingのソースは公式サイトからダウンロード出来るのですが、ソースインストールは今回したくなかったので、RPMパッケージからインストールできないか調査してみました。

するとFedoraのプロジェクトにSRPMパッケージとして公開されていました。

今回は iij のFedora15ミラーサイトより SomokePing のSRPMパッケージをダウンロードしてみます。

# cd /home/hoge

※↓のURLはFedoraの最新開発バージョンによって異なるようです。http://ftp.iij.ad.jp/pub/linux/fedora/ にアクセスしてから確認したほうが無難かもしれません。

# wget http://ftp.iij.ad.jp/pub/linux/fedora/development/15/source/SRPMS/smokeping-2.4.2-12.fc15.src.rpm

# rpmbuild --rebuild smokeping-2.4.2-12.fc15.src.rpm

smokeping-2.4.2-12.fc15.src.rpm をインストール中です。

警告: InstallSourcePackage: ヘッダ V3 RSA/SHA256 signature: NOKEY, key ID 069c8460

警告: ユーザ mockbuild は存在しません - root を使用します

警告: グループ mockbuild は存在しません - root を使用します

エラー: アーカイブの伸長に失敗: ファイル /usr/src/redhat/SOURCES/README.fedora;4e03e645: cpio: MD5 チェックサムが適合しません。

エラー: smokeping-2.4.2-12.fc15.src.rpm をインストールできません。

ん?MD5のエラーになります。

その場合、rpmbuildすると cpio: MD5 sum mismatch が出るにあるように下記のようにしてやるといいようです。

# rpm -ivh --nomd5 smokeping-2.4.2-12.fc15.src.rpm

警告: smokeping-2.4.2-12.fc15.src.rpm: ヘッダ V3 RSA/SHA256 signature: NOKEY, key ID 069c8460

1:smokeping 警告: ユーザ mockbuild は存在しません - root を使用します

警告: グループ mockbuild は存在しません - root を使用します

警告: ユーザ mockbuild は存在しません - root を使用します

警告: グループ mockbuild は存在しません - root を使用します

警告: ユーザ mockbuild は存在しません - root を使用します

# rpmbuild -ba /usr/src/redhat/SPECS/smokeping.spec

# rpm -Uvh /usr/src/redhat/RPMS/noarch/smokeping-2.4.2-12.noarch.rpm (←CentOS6.0の場合、 /root/rpmbuild/RPMS/noarch/ に出力されていました(rootユーザ))

エラー: 依存性の欠如:

rrdtool >= 1.0.33 は smokeping-2.4.2-12.noarch に必要とされています

fping >= 2.4b2 は smokeping-2.4.2-12.noarch に必要とされています

perl(Config::Grammar) は smokeping-2.4.2-12.noarch に必要とされています

perl(BER) は smokeping-2.4.2-12.noarch に必要とされています

perl(CGI::Session) は smokeping-2.4.2-12.noarch に必要とされています

perl(Net::LDAP) は smokeping-2.4.2-12.noarch に必要とされています

perl(Net::Telnet) は smokeping-2.4.2-12.noarch に必要とされています

perl(Qooxdoo::JSONRPC) は smokeping-2.4.2-12.noarch に必要とされています

perl(RRDs) は smokeping-2.4.2-12.noarch に必要とされています

perl(SNMP_Session) は smokeping-2.4.2-12.noarch に必要とされています

perl(SNMP_util) は smokeping-2.4.2-12.noarch に必要とされています

うーむ、、かなり依存パッケージが足りないようです。

ということで、RPMforgeリポジトリ導入を参考にし、RPMforgeでインストールできるものはインストールしちゃいます。

# yum -y install yum-priorities

# vi /etc/yum.repos.d/CentOS-Base.repo

各セクションの末尾に、priority=1 を追加し上書き保存。

# wget http://apt.sw.be/RPM-GPG-KEY.dag.txt

# rpm --import RPM-GPG-KEY.dag.txt

# wget http://packages.sw.be/rpmforge-release/rpmforge-release-0.5.2-2.el5.rf.i386.rpm

# rpm -ivh rpmforge-release-0.5.2-2.el5.rf.i386.rpm

# yum -y update rpmforge-release

依存パッケージをRPMforgeよりインストール

# yum install rrdtool

# yum install fping

# yum install perl-CGI-Session.noarch

# yum install perl-LDAP.noarch

# yum install perl-Net-Telnet.noarch

# yum install perl-JSON.noarch

残りの依存パッケージはRPMforgeになかったので、SmokePingと同じく、Fedora15のSRPMパッケージを使いました。

# wget http://ftp.iij.ad.jp/pub/linux/fedora/development/15/source/SRPMS/perl-Config-Grammar-1.10-7.fc15.src.rpm

# rpm -ihv --nomd5 perl-Config-Grammar-1.10-7.fc15.src.rpm

# rpmbuild -ba /usr/src/redhat/SPECS/perl-Config-Grammar.spec

# rpm -ihv /usr/src/redhat/RPMS/noarch/perl-Config-Grammar-1.10-7.noarch.rpm

# wget http://ftp.iij.ad.jp/pub/linux/fedora/development/15/source/SRPMS/perl-Convert-BER-1.3101-8.fc15.src.rpm

# rpm -ihv --nomd5 perl-Convert-BER-1.3101-8.fc15.src.rpm

# rpmbuild -ba /usr/src/redhat/SPECS/perl-Convert-BER.spec

# rpm -ihv /usr/src/redhat/RPMS/noarch/perl-Convert-BER-1.3101-8.noarch.rpm

# wget http://ftp.iij.ad.jp/pub/linux/fedora/development/15/source/SRPMS/perl-qooxdoo-compat-0.7.3-9.fc15.src.rpm

# rpm -ihv --nomd5 perl-qooxdoo-compat-0.7.3-9.fc15.src.rpm

# rpmbuild -ba /usr/src/redhat/SPECS/perl-qooxdoo-compat.spec

# rpm -ihv /usr/src/redhat/RPMS/noarch/perl-qooxdoo-compat-0.7.3-9.noarch.rpm

# wget http://ftp.iij.ad.jp/pub/linux/fedora/development/15/source/SRPMS/perl-SNMP_Session-1.12-7.fc15.src.rpm

# rpm -ihv --nomd5 perl-SNMP_Session-1.12-7.fc15.src.rpm

# rpmbuild -ba /usr/src/redhat/SPECS/perl-SNMP_Session.spec

# rpm -ihv /usr/src/redhat/RPMS/noarch/perl-SNMP_Session-1.12-7.noarch.rpm

これで依存パッケージはが入ったので、SmokePingにインストールに再チャレンジ。

# rpm -Uvh /usr/src/redhat/RPMS/noarch/smokeping-2.4.2-12.noarch.rpm

設定

無事にインストールできたら設定を行います。

当初、httpd.confを触る必要があるのかと思ってましたが、その必要はないようです。

RPMパッケージが自動的に、/etc/httpd/conf.d/smokeping.conf という設定ファイルを作ってくれてました。

しかし、アクセス権がデフォルトでは自分自身しか無いので smokeping.conf を設定してやります。

# vi /etc/httpd/conf.d/smokeping.conf

#デフォルトでは自分自身しかアクセス出来ない

Order deny,allow

Deny from all

Allow from 127.0.0.1

Order deny,allow

Deny from all

Allow from 127.0.0.1

  ↓

#とりあえず誰でもアクセスできるようにしてみた。

Order allow,deny

# Deny from all

Allow from all

Order allow,deny

#Deny from all

Allow from all

次に、smokepingの設定をし、どのホストを監視するか設定します。

smokeping自体の設定ファイルは /etc/smokeping/config になるようです。

# vi /etc/smokeping/config

#cgiutlのホスト名を変更してやります。

cgiurl = http://localhost/smokeping/smokeping.cgi

 ↓

cgiurl = http://サーバホスト名/smokeping/sm.cgi

#日本語のホスト名の文字化けを解消するために文字コードを指定します。

# *** Presentation *** の後に、charset = UTF-8 を追加します。(configファイル自体もUTF-8である必要があります)

*** Presentation ***

charset = UTF-8

#各監視ホストの設定ですが、下記probe=Fping セクション内に書いてやります。

probe = FPing

menu = Top

title = Network Latency Grapher

remark = Welcome to the SmokePing website of Insert Company Name Here. \

Here you will learn all about the latency of our network.

#ここから↓が各監視ホストの設定です。

+dc             ←監視グループ名(なんでも良い)

menu = domain controller  ←ブラウザで見たときの左側のメニュー名

title = ドメインコントローラ ←ブラウザで見たときのタイトル名

++dc01      ←ホストの識別名(なんでも良い)

menu =dc01    ←ブラウザで見たときの左側のメニュー名

title=ドメコン01 ←ブラウザで見たときのタイトル名

host = 10.0.1.10 ←対象のIPアドレス

++dc02

menu = dc02

title = ドメコン02

host = 10.0.1.11

++dc03

menu = dc03

title = ドメコン03

host = 10.0.98.11

+terminal

menu = terminal

title = terminal server

++ts1

menu = ts1

title = terminal server1

host = 10.0.1.20

++ts2

menu = ts2

title = terminal server2

host = 10.0.1.21

デフォルトだと +PingFedoraサイトへの設定があるので、これはのけてしまっていいと思います。

なお、設定例は公式サイトにもあるので参考にできるかもしれません。

これでApacheの再起動と、SmokePingの起動を行います。

OS起動時にも立ち上がるようにchkconfigで設定もしておきましょう。

# service httpd restart

# service smokeping start

# chkconfig smokeping on

後は、ブラウザからアクセスします。

URLは /etc/httpd/conf.d/smokeping.conf に定義してあるエイリアスになります。

デフォルトだと下記です。

http://hogehost/smokeping/sm.cgi

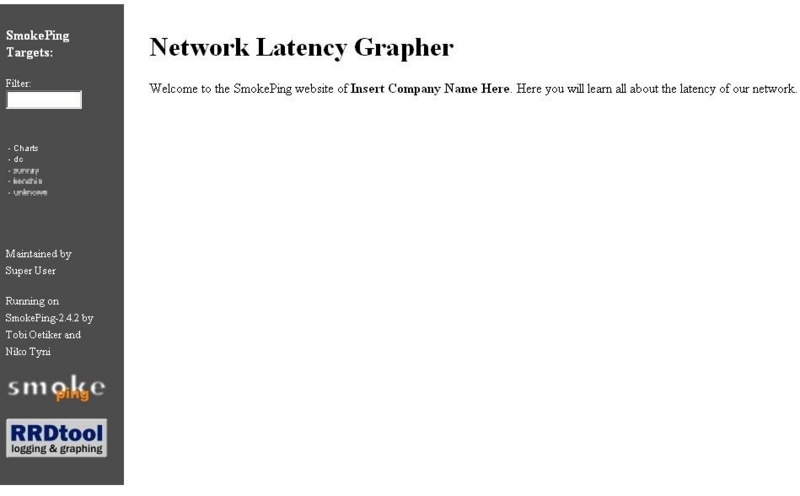

上記アドレスにアクセスして、下記のように表示されていればOKです。

左側のメニューから各ホストへの結果ページにアクセスできます。

Chartsメニューはサマリーのような感じで、パケットロスが多い順や、遅延が多い順に表示できるので、ここから問題がないか確認できるかもしれません。

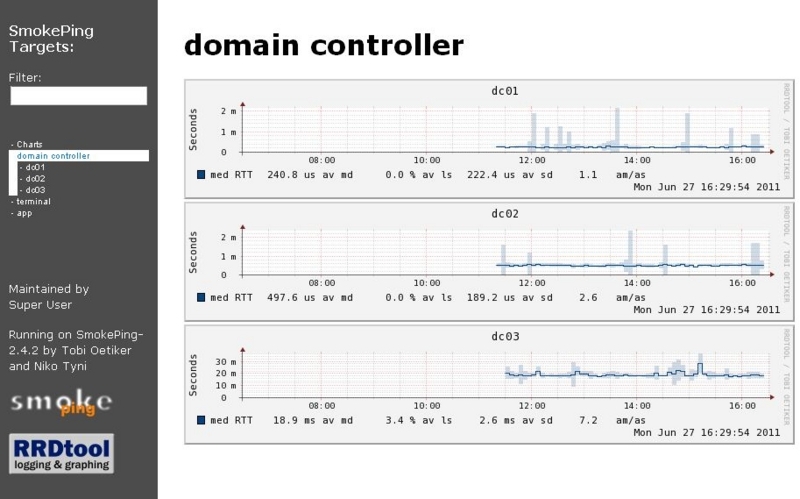

メニューでグループを選択すると、そのグループ内の一覧が参照できます。

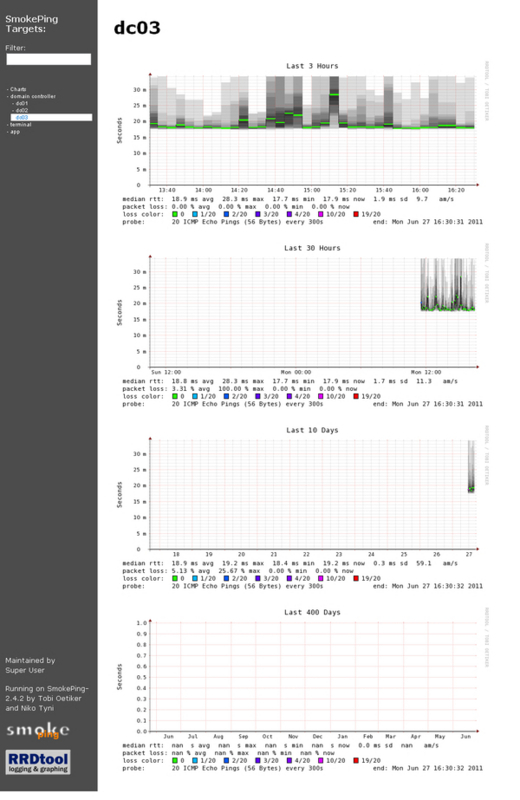

また、ホストを選択すると、選択したホストの期間毎の結果がわかります。

しきい値を超えた場合のメール設定とかも出来るらしいですが、今回は時間がなかったのでそこまでできませんでした。
